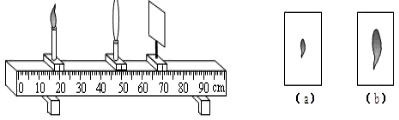

在“驗證凸透鏡成像規律”的實驗中，凸透鏡和光屏的中心跟燭焰的中心應大致在________．在圖中，光屏中心呈現了清晰的燭焰像，此時像距為_(kāi)_______厘米，所成的燭

同一高度    20    （a）
解析分析：探究凸透鏡成像的實驗時，在桌面上依次放蠟燭、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中心．物距是蠟燭到凸透鏡的距離，像距是像到凸透鏡的距離．根據物距和像距的關系判斷凸透鏡成像情況：凸透鏡成實像時，物距大于像距，成倒立縮小的實像；物距等于像距時，成倒立等大的實像；物距小于像距時，成倒立放大的實像．

解答：蠟燭、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中心．像和凸透鏡之間的距離是像距，v=70cm-50cm=20cm．如圖，物距大于像距，像是倒立、縮小的實像．故
